Silos

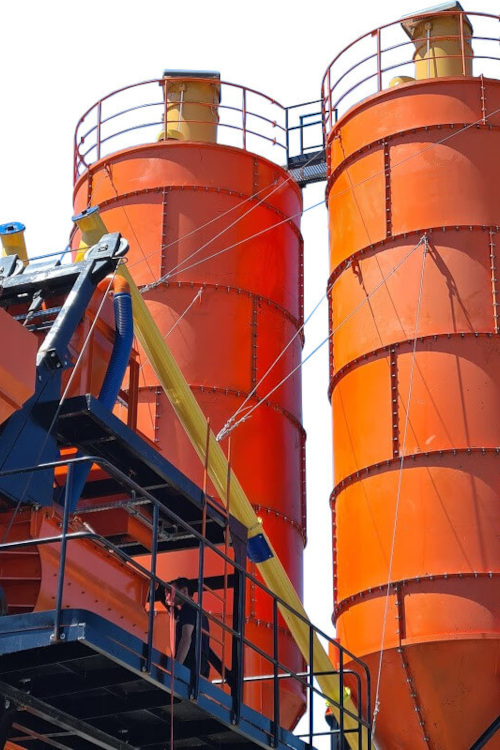

SolidTec Zementsilos sind ingenieurtechnisch fortschrittliche, gepanzerte Vertikalkonstruktionen, die für die sichere Lagerung und präzise Ausgabe von Bindemitteln entwickelt wurden. Hergestellt aus hochwertigstem Industriestahl, bewähren sie sich hervorragend unter den harten Bedingungen von Betonmischanlagen und garantieren vollständige Dichtheit, Schutz vor Feuchtigkeit sowie eine strenge Kontrolle von Staubemissionen.
Wir obbieten ein vollständiges Kapazitätsspektrum an, das an die Logistik jedes Betriebs angepasst ist: 30, 45, 60, 80, 100 und 120 Tonnen Zementladekapazität.
Durchdachte Bauweise und modulare Architektur
Die Konstruktion des Silos basiert auf drei Hauptbereichen: dem Dach, dem Zylindermantel und dem unteren konischen Trichter. Je nach logistischen und transporttechnischen Anforderungen des Investors bietet SolidTec zwei Ausführungsvarianten an: komplett geschweißte Silos oder modulare (geschraubte) Varianten.
Ringkonstruktion (Geschraubte Version)

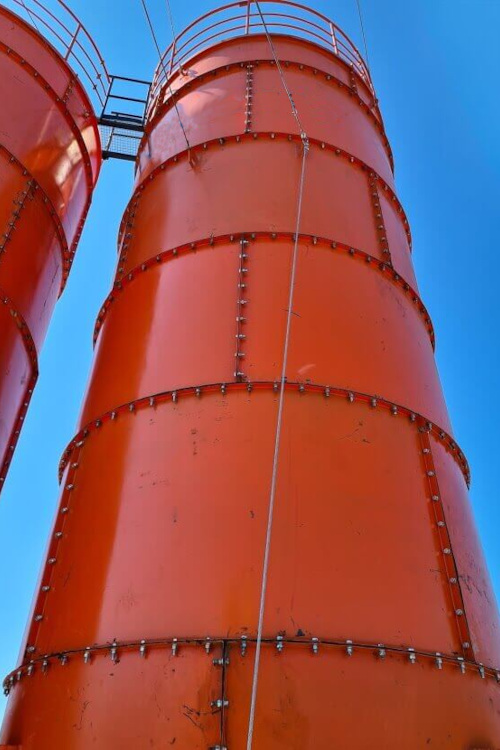

Der Silomantel in der modularen Version wird aus speziellen, dickwandigen Segmenten (4 Elemente pro Umfang) aufgebaut, die nach dem Verschrauben einen perfekt steifen Ring bilden. Die endgültige Ladekapazität und Höhe des Silos hängen von der Anzahl der verwendeten vertikalen Segmente ab. Die gesamte Konstruktion wird mit Schrauben hoher Festigkeitsklasse montiert und streng mit einem speziellen, gegen Bauchemie beständigen Silikon abgedichtet. Dies verhindert das Eindringen von Feuchtigkeit und eliminiert das Risiko von Undichtigkeiten an den Verbindungsstellen.
Basis und Servicezone

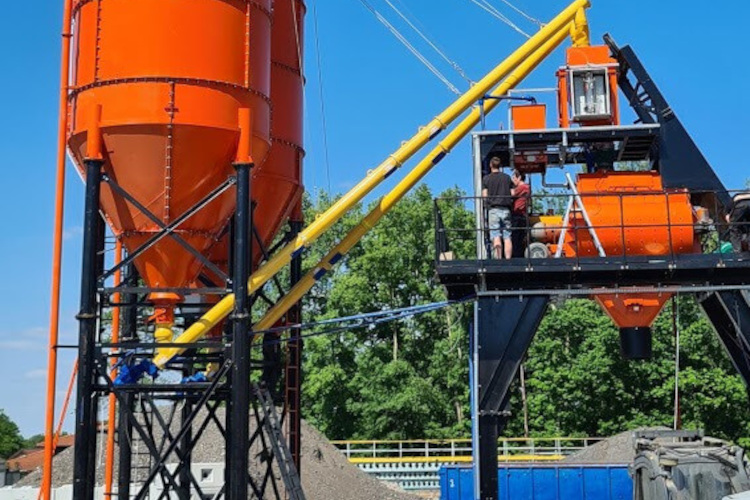

- Tragkonstruktion: Das Silo steht auf einer gepanzerten Rahmenkonstruktion. Zur Auswahl bieten wir Stützbeine mit einer Höhe von 4 oder 6 Metern an, was eine freie Gestaltung des Raums unter dem Silo ermöglicht (z. B. Montage langer Schneckenförderer oder Einfahrt für Fahrmischer).
- Sicheres Podest: Direkt unter dem Entleerungstrichter ist an den Beinen der Konstruktion ein geräumiges Servicepodest montiert, das aus feuerverzinkten WEMA-Gittern gefertigt und mit Arbeitsschutz-Schutzgeländern ausgestattet ist, um einen komfortablen Zugang zur Ablassarmatur zu gewährleisten.
Filtration und Sicherheit
Fortschrittlicher oberer Bereich

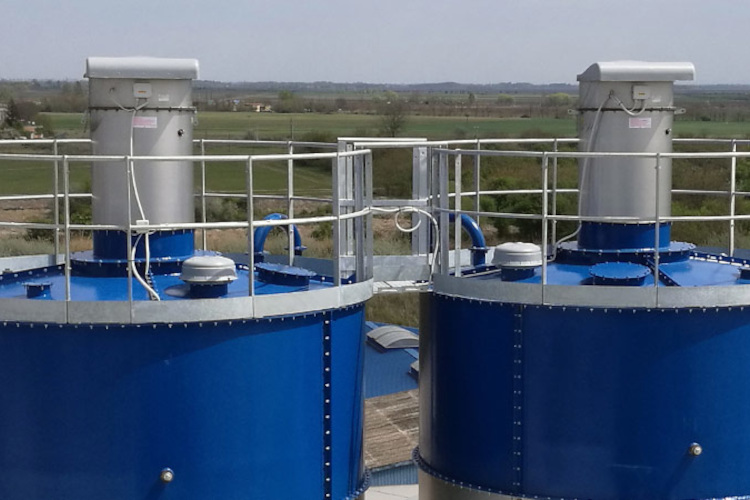

Die obere Platte (Dachklappe) bildet das Zentrum des Umwelt- und technischen Schutzes des Silos:
- Mechanischer Entstaubungsfilter (2300 m³/h): Eine fortschrittliche Luftschutzinstallation, die strenge Emissionsnormen erfüllt. Zementstaub wird an Polyester-Taschenfiltereinsätzen zurückgehalten. Das Gerät ist mit einem 250-W-Elektrovibrator ausgestattet – nach Beendigung der Entleerung rüttelt dieser die Einsätze mechanisch ab, sodass der gefilterte Zement durch Schwerkraft frei in das Silo zurückfällt. Die Konstruktion des Filters ermöglicht einen stabilen Betrieb unter Bedingungen hoher Temperaturen und Druckspitzen.
- Sicherheitsventil (Explosionsschutz): Schützt die Silostruktur vor plötzlichem Überdruck beim pneumatischen Einblasen von Zement aus dem Silofahrzeug oder vor Unterdruck während der Entleerung.
- Revisionsinfrastruktur: Auf dem Dach befinden sich eine dichte Revisionsöffnung und ein Schutzgeländer auf dem vollen Umfang, zu dem eine vertikale Aufstiegsleiter führt, die mit einem Schutzkorb ausgestattet ist.
Unterer Bereich
System für gleichmäßige Ausgabe und Belüftung
Um das größte Problem bei der Lagerung von Zement zu eliminieren – nämlich das Festsetzen, Verklumpen und die Bildung sogenannter „Kamine“ im Silotrichter – setzt SolidTec ein mechanisiertes Belüftungssystem ein.
System der aktiven pneumatischen Belüftung
In den Seitenwänden des konischen Trichters sind spezielle Stutzen eingelassen (je nach Konfiguration: 4 im Trichter oder bis zu 6 Düsen am unteren Mantel), die mit Schlitzfilterdüsen bestückt sind. Im Moment des Starts des Schneckenförderers pumpt das System automatisch trockene Druckluft direkt tief in die Zementstruktur. Dies bewirkt ein sofortiges, kontrolliertes Aufwirbeln (Fluidisierung) des Materials, hebt die statische Reibung auf und erzwingt ein reibungsloses, schwerkraftbasiertes Absinken des Rohstoffs in den Entleerungshals.
Luftaufbereitung
Für die Zuführung des perfekt trockenen Mediums ist ein am Silobein montierter Zweifilter-Lufttrockner verantwortlich. Er schützt die Belüftungsdüsen sowie den Zement selbst vor Feuchtigkeit, die zu lokalem Abbinden und Verstopfen des Systems führen könnte. Auf Kundenwunsch konfigurieren wir Systeme mit erhöhtem Standard: Dreifilter-Systeme oder mit vergrößerter Kapazität der Trockeneinsätze.
Ablassarmatur und Schneckenanschluss

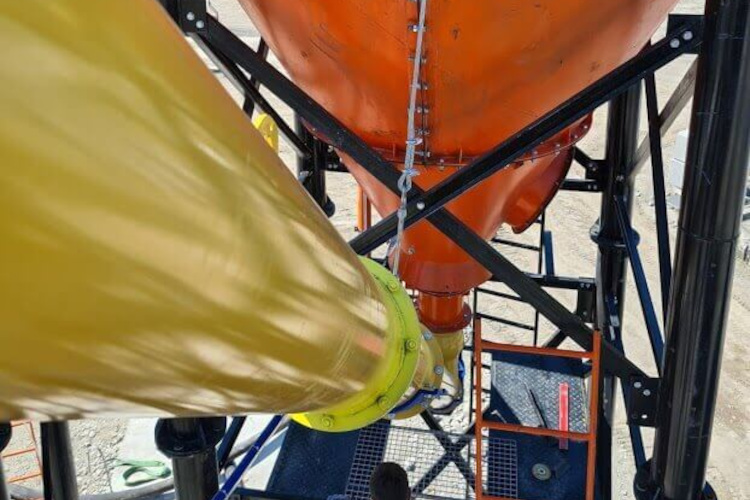

Die Auslauföffnung des Trichters ist mit einem soliden Flansch (Bund) verstärkt. An diesem ist eine Doppelflansch-Absperrklappe (Absperrventil) mit einem ergonomischen Hebel für das manuelle Schließen im Notfall oder zu Wartungszwecken festgeschraubt. Unterhalb des Ventils befindet sich der Anschluss des Schneckenförderers, der mit dem sogenannten „Apfel“ – also einer kugelgelenkigen Regulierung ausgestattet ist, die dem Installateur eine stufenlose Einstellung und Arretierung des Steigungswinkels des Schneckenförderers in Richtung des Mischers ermöglicht.
Befüllungsautomatisierung: Das Silo ist mit zwei unabhängigen Füllstandssonden ausgestattet (unterer Min.-Sensor und oberer Max.-Sensor). Die Signale der Sensoren sind in das Automatisierungssystem der Anlage integriert, was ein Überlaufen des Silos beim Einblasen von Zement durch das Befüllungsrohr, das mit einer standardmäßigen Schnellkupplung vom Typ Cam-lock endet, effektiv verhindert.
Das komplette SolidTec-Set enthält:
- Tragkonstruktion (Beine) mit einer Standardhöhe von 4 lfm (Option 6 lfm).
- Silomantel: Modulare Konstruktion, zusammengebaut und verschraubt aus Segmenten (völliges Fehlen von rissanfälligen Schweißnähten).
- Hochleistungs-Zementfilter 2300 m³/h mit 200W Vibrationsreinigung.
- Komplettes Belüftungssystem (Düsen im Trichter + Lufttrockner am Bein).
- Überdruck- und Unterdruck-Sicherheitsventil.
- Manuell gesteuerte Doppelflansch-Absperrklappe.
- Schneckenanschluss mit Kugelgelenk vom Typ "Apfel".
- Zwei Füllstandssonden (Min / Max).
- Befüllungsrohr mit Cam-lock-Kupplung.
- Vertikale Aufstiegsleiter mit Arbeitsschutzkorb und Dachgeländern.
- Servicepodest unter dem Trichter aus WEMA-Gittern.
Als direkter Hersteller von stationären Mischanlagen übernehmen wir die volle Verantwortung für jede Phase der Investition. Wir nutzen keine halben Sachen oder ungeprüfte Subunternehmer. Wenn Du Dich für unser Unternehmen entscheidest, gewinnst Du die Gewissheit, dass die gesamte Produktionslinie auf der Grundlage strenger Engineering-Normen, eines modernen Maschinenparks und jahrelanger Erfahrung des Barbatus-Teams auf dem Industriemarkt entsteht.
Warum lohnt es sich, uns zu vertrauen? Unsere Hauptvorteile:
- Eigenes Konstruktions- und Planungsbüro: Unsere Konstrukteure entwickeln die vollständige Dokumentation, und der Planungsingenieur zeichnet und passt die Fundamentpläne individuell an die Besonderheiten, die Topographie und die geotechnischen Bedingungen Deines Geländes auf.
- Formale Unterstützung und Beratung: Wir unterstützen Dich umfassend im Prozess der Genehmigungserlangung. Wir weisen genau nach, welche Dokumente Du besitzen musst und welche Anforderungen erfüllt sein müssen, um die behördliche Baugenehmigung für die Mischanlage zügig zu erhalten.
- Zertifizierte Materialien und geprüfte Komponenten: Für die Produktion der Konstruktion verwenden wir ausschließlich Stahl von höchster Qualität mit vollständigen Hüttenzertifikaten. Alle Schlüsselgeräte – von den präzisen Wiegesystemen (Wiegezellen) über die Elektrovibratoren bis hin zu den Zylindern – besitzen strenge Industrie-Zertifikate.
- Eigene Fabrik und CNC-Technologie: Der gesamte Produktionsprozess findet in unserer modernen Produktionsstätte statt. Der Einsatz fortschrittlicher CNC-Maschinen garantiert eine perfekte Wiederholgenauigkeit, eine ideale Passung der Elemente und die höchste Verarbeitungsqualität der Details.
- Eigene Montage, Service und Ersatzteillager: Wir gewährleisten eine professionelle Montage und Inbetriebnahme der Anlage durch unsere technischen Teams. Wir verfügen über ein reich ausgestattetes, eigenes Ersatzteillager, was in Kombination mit der Erfahrung der Firma Barbatus einen blitzschnellen Service und extrem kurze Realisierungstermine garantiert.
